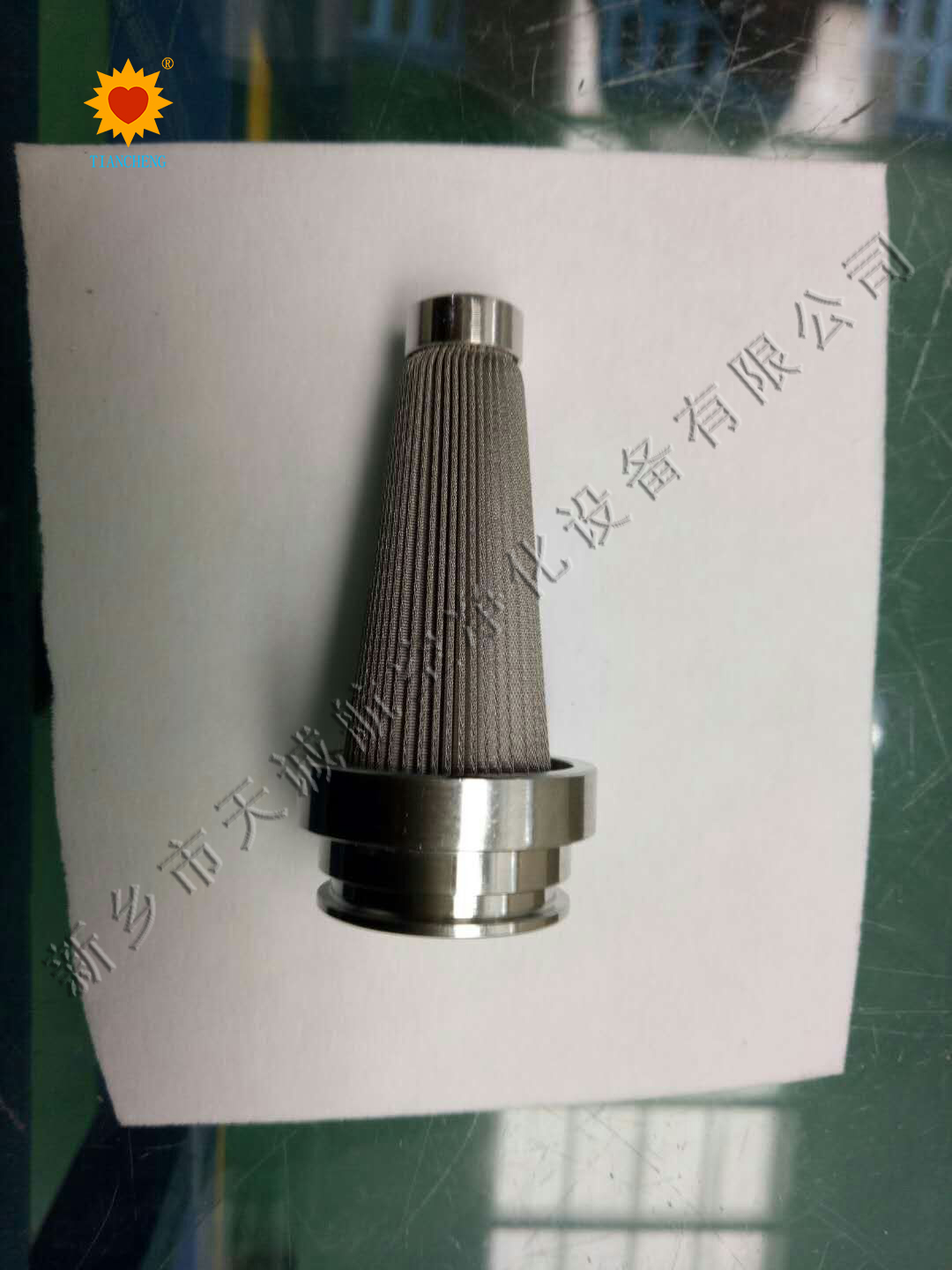

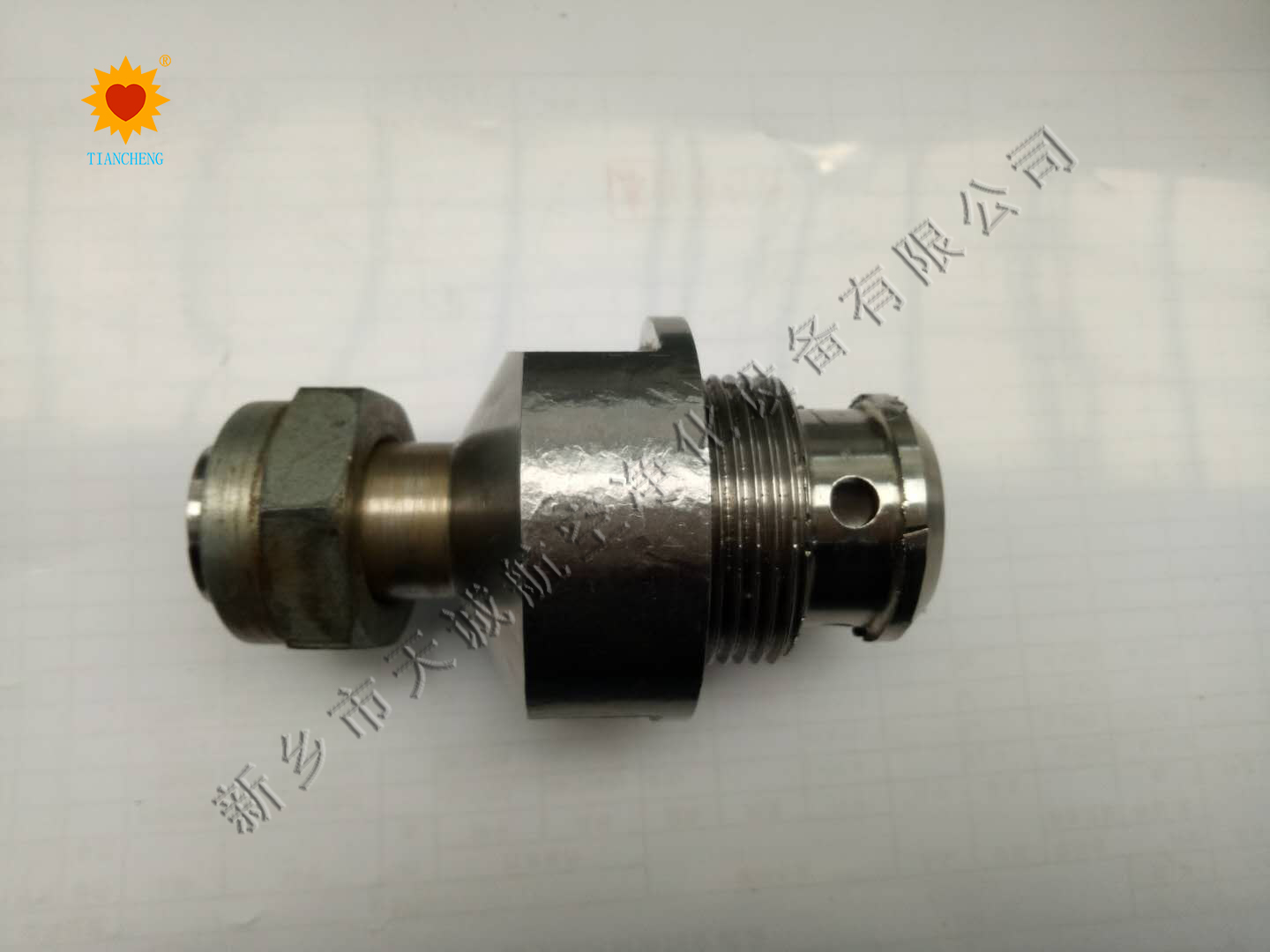

本实用新型提供一种液压油管路过滤器，在进油壳体和出油壳体内适应性地安装上圆锥型的滤芯，扩大了滤芯的出口面积，继而增加了过滤器的流量；包括进油壳体、出油壳体和圆锥型滤芯，进油壳体包括进油端和接口端，出油壳体固套在接口端内，接口端开设有进油腔，出油壳体开设有出油腔，圆锥型滤芯大锥端密封安装在出油腔内，圆锥型滤芯的小锥端延伸在进油腔内，圆锥型滤芯大锥端的直径大于进油腔的直径；滤芯利用了锥形结构，保证了在有限的滤芯安装空间内，增加了过滤流量；设置了内骨架支撑滤层，同时滤层的织网方式为密纹斜纹网，将滤层设为折波纹形状，保证滤层的过滤精度、面积和强度。
