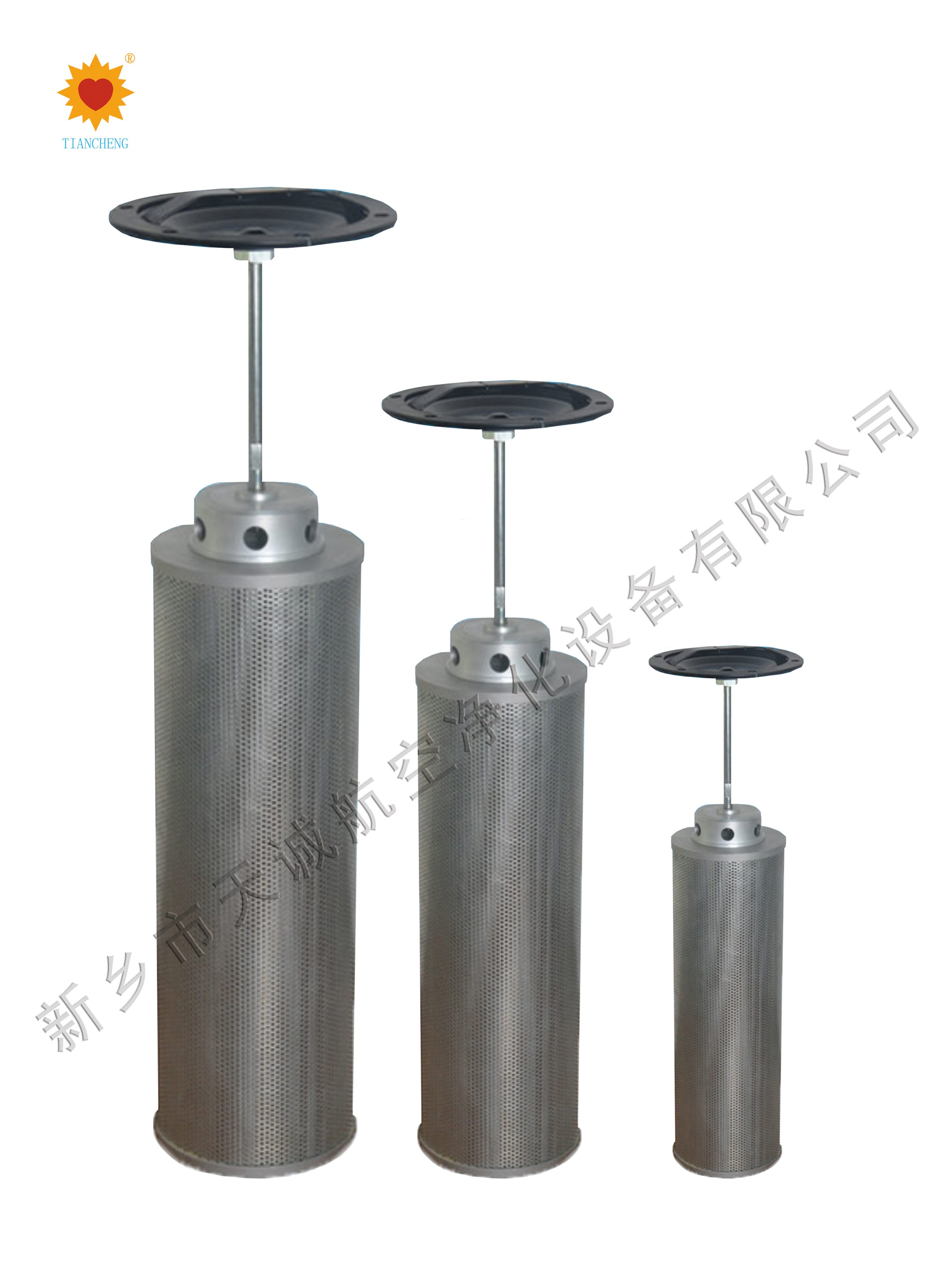

XNL系列箱内自封式回油过滤器

Product Brief：
Xinxiang Tiancheng Aviation Purification Equipments Co., Ltd(hereafter referred to as Tiancheng) is dedicated to designing and producing high- quality filter elements, filter products and filter machine for coal mining, construction machinery, wind power, thermal power, petroleum, petrochemical, refrigeration compressor and other industries.

Product Details



XNL系列箱内自封式回油过滤器安装于液压系统回油口，滤除液压系统中由元件磨损而产生的金属颗粒以及橡胶质等污染物，使流回油箱的油液保持清洁。该系列过滤器具有以下显著特点：1)直接安装在油箱内，简化了系统的管路，节省空间，使系统布置更为紧凑；2）带有自闭阀：检修系统时，油箱里的油液不会回流。更换滤芯时，能把滤芯内的污染物一同带出油箱，使油液不会外流。3）带有旁通阀：当滤芯被污染物堵塞导致压差达0.35 Mpa时，如不能马上更换滤芯，设在滤芯顶部的旁通阀会自动开启（其压差为0.4Mpa），以保护系统正常工作。4）带有磁性装置：可滤除回油油液中1μm以上的铁磁性颗粒。用户选用XNL系列过滤器时，务必要配置压力发讯器，当滤芯被污物堵塞到压差为0.35Mpa时，应及时更换滤芯。





Technical parameter


技术参数：

工作介质：一般液压油、水-已二醇
公称流量：25-1000L/min

公称压力：0.6MPA

过滤精度：1-30μm

公称通径：20-90mm

连接方式：法兰
滤芯型号：NLX系列



产品型号

公称流量
  L/min

过滤精度
μm





公称
压力
 Mpa

 压力
损失

 发迅装置

旁通阀开启压力MPa

滤芯型号

 V

   A

XNL-25×*L-C/Y

25

1
3
5
10
20
30





1.6

0.1
(Initial )
~0.35
(Max)

12

24

36

220

2.5

2

1.5

0.25

0.4

NLX-25×*

XNL-40×*L-C/Y

40





NLX-40×*

XNL-63×*L-C/Y

63





NLX-63×*

XNL-100×*L-C/Y

100





NLX-100×*

XNL-160×*L-C/Y

160





NLX-160×*

XNL-250×*L-C/Y

250





NLX-250×*

XNL-400×*L-C/Y

400





NLX-400×*

XNL-630×*L-C/Y

630





NLX-630×*

XNL-800×*L-C/Y

800





NLX-800×*

XNL-1000×*L-C/Y

1000





NLX-1000×*







Application area



主要用于石油、化工厂、钢铁厂、印染厂、电厂、建筑机械配件、农用机械配件、液压机械配件、煤矿、船舶制造、军工等工业领域。
