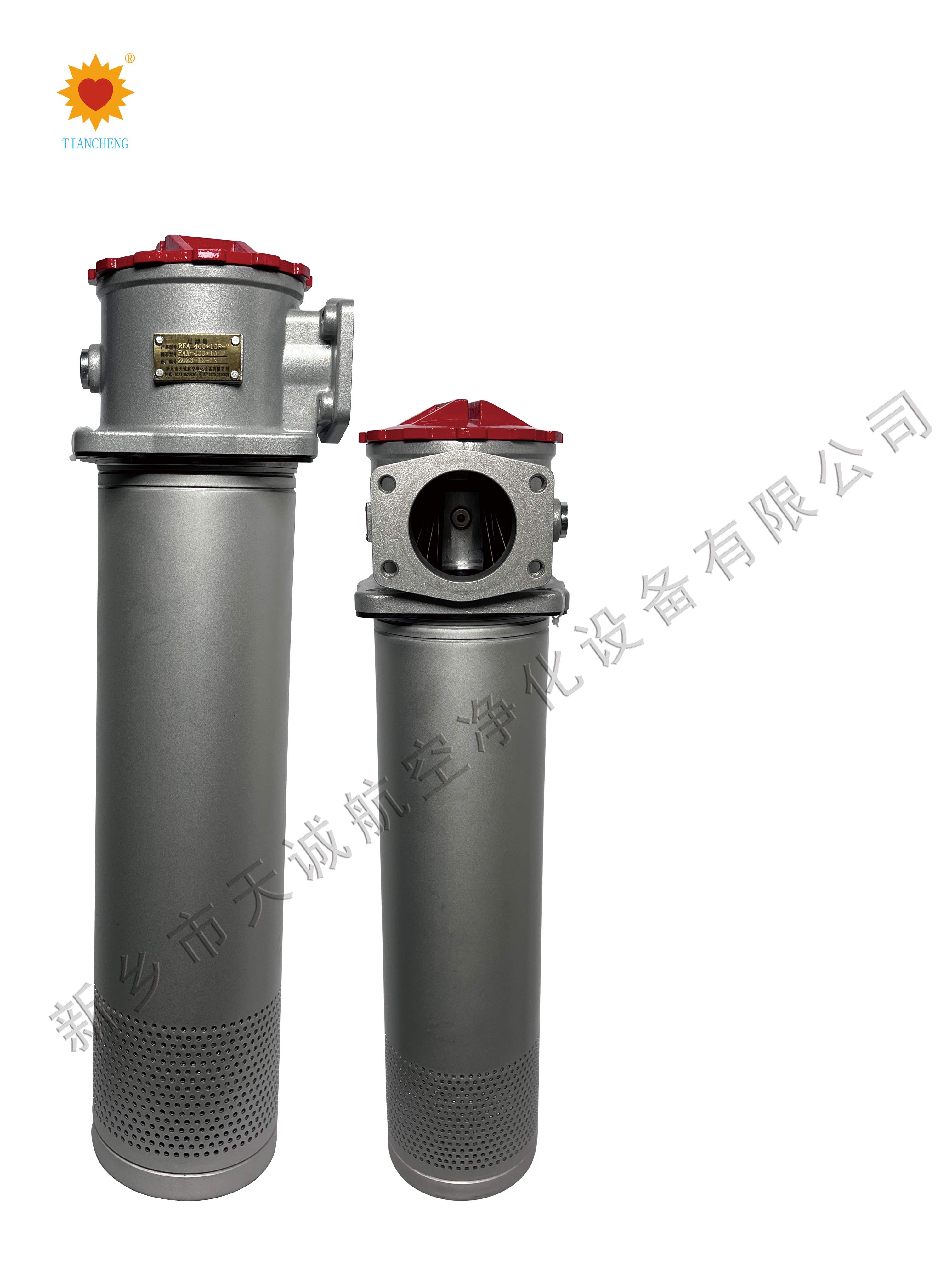

RFA系列微型直回式回油过滤器

Product Brief：
Xinxiang Tiancheng Aviation Purification Equipments Co., Ltd(hereafter referred to as Tiancheng) is dedicated to designing and producing high- quality filter elements, filter products and filter machine for coal mining, construction machinery, wind power, thermal power, petroleum, petrochemical, refrigeration compressor and other industries.

Product Details



RFA系列微型直回式回油过滤器（新型结构代替LHN系列）

本过滤器用于液压系统回油精过滤，滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油液保持清洁。

本过滤器安装在油箱顶部，筒体部分浸入油箱内，并设置旁通阀、扩散器、滤芯污染堵塞发讯器等装置。具有结构紧凑、安装方便、通油能力大、压力损失小、更换滤芯方便等特点。


Technical parameter


工作介质：一般液压油、水-已二醇

公称流量：25-1000L/min

公称压力：1.6MPA

过滤精度：1-30μm

公称通径：15-90mm

连接方式：螺纹 法兰
滤芯型号：FAX系列



产品型号

公称流量
  L/min

过滤精度
μm

 通径
mm

A

L1

L

公称
压力
 Mpa

 压力
损失

 发迅装置

重量
Kg

滤芯型号

 V

   A

RFA-25×*L-C/Y

25

1
3
5
10
20
30

15

90

127

201

1.6

0.075
(Initial )
~0.35
(Max)

12

24

36

220

2.5

2

1.5

0.25

0.85

FAX-25×*

RFA-40×*L-C/Y

40

20

90

158

232

0.9

FAX-40×*

RFA-63×*L-C/Y

63

25

110

185

278

1.5

FAX-63×*

RFA-100×*L-C/Y

100

32

110

245

338

1.7

FAX-100×*

RFA-160×*L-C/Y

160

40

125

322

430

2.7

FAX-160×*

RFA-250×*L-C/Y

250

50

125

422

530

4.35

FAX-250×*

RFA-400×*L-C/Y

400

65

140

467

602

6.15

FAX-400×*

RFA-630×*L-C/Y

630

90

170

494

669

8.2

FAX-630×*

RFA-800×*L-C/Y

800

90

170

606

781

8.9

FAX-800×*

RFA-1000×*L-C/Y

1000

90

170

786

961

9.96

FAX-1000×*





Application area



主要用于石油、化工厂、钢铁厂、印染厂、电厂、建筑机械配件、农用机械配件、液压机械配件、煤矿、船舶制造、军工等工业领域。
